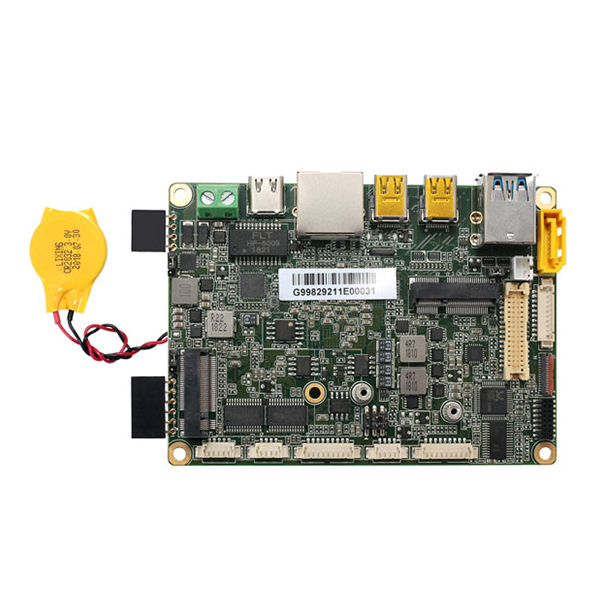

2.5英寸工控主板SNJ-2598
該產品為2.5英寸工控主板，采用Intel??Celeron?Gemini?Lake??Atom?N4120/J5005 低功耗CPU，功耗6W-10W,無風扇設計，DC12V-24V寬電壓供電，內置USB3.0/2.0接口，集成DP/EDP/MIPI高清顯示接口，M2擴展插槽.
-
處理器 CPU Intel Gemimi lake 4核CPU N4120頻率1.1GH~2.6GHz/J5005 頻率1.5GHz~2.8GHz ，無風扇設計 CPU 插槽 板載 BIOS 64M SPI,CMOS 電池 CR2302 系統內存 技術架構 DDR4L 2400MHz,1.2V 低壓 JEDEC 最大容量 最高 16GB 插槽 SODIMM 顯示 圖形控制器 Intel® Gemini Lake Graphics DP 支持 2 個標準 DP 插槽 EDP 24位 EDP 雙通道顯示,最大 4 K@ 60 Hz MIPI CSIx4 PIN single same to KD101N29-34TC MIPI LCD 網絡通信 控制器 LAN 1:RTL8111F 千兆網口,RJ45 帶 LED,POE+PD電源
供給模塊(>30W,48V 輸入 @550mA)LAN 2:RTL8111F 千兆網口 ,pin-Header 音頻 控制器 Realtek HD ALC662 音頻解碼 +2x15W功放 Super I/O 控制器 INT6102 SIO 硬件檢測 看門狗定時器 可編程1～255秒，支持系統復位 輸入/ 輸出接口 USB 2 x USB 3.0 Port 1x USB 3.0 PIN-Header 4x 兼容 USB2.0/1.1, Pin-header,最大支持 +5V@1A 串口 1 x RS232/RS485 可選 , 1 x RS232 Type-c 帶電源和 USB 3.0(Sgle 1路 USB 3.0) GPIO 7 位 GPIO(7GPIO+5V+GND SINGLE),3.3V @24mA 擴展信號 1x PCIEx1/LPC BUS+SMBUS+Switch M2 插槽 M2 E-KEY 2230 支持 USB2.0/PCle 1X 設備 M2 B-KEY 2242+2260 支持 USB2.0/SATA 1X 設備 存儲 SATA SATA 插槽 電源 電源類型 DC-in 12-24V 電源功耗 典型 PW:10W 工作環境 工作溫度 -20°C ~ 70°C 存儲溫度 -40°C ~ 80°C 工作濕度 0% ~ 90%相對濕度, 無凝露 存儲濕度 0% ~ 90%相對濕度, 無凝露 外觀尺寸 整機尺寸 100 mm x 72 mm 重量 執行標準 3C,FCC, CE, RoHS 標準
